| Herkunftsort: | Shenzhen, China |
|---|---|
| Markenname: | Lunfeng |
| Zertifizierung: | ISO9001:2015 |
| Modellnummer: | LFZDX110 |
| Min Bestellmenge: | 1 Stück |
| Preis: | Negotiable |
| Verpackung Informationen: | Zuerst in einen Polybeutel geben, dann in einen Karton packen. Entsprechend den speziellen Anforderu |
| Lieferzeit: | 7-25 Werktage, zu verhandeln |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500000 Stück/Stück pro Monat |
| NAME: | Schwarzer LCD-Fenster-LED-taktiler LED-Folienschalter in mattem Look | Material: | PET, Polyester (PET), Polyester 0,15 mm |
|---|---|---|---|
| Kleber hinten: | 3M467/468, | Farben: | Pantone/ RAL-Farbe, rot, grün, schwarz, weiß |
| Feature: | matte Oberfläche, silberne Schaltung | Verbinder: | 2,54 mm Raster, schwarzer Stecker, |
| Taste: | Prägetasten mit Metalldomen, | LED: | Farb-LEDs, KEINE LGF-Folie |
| Fenster: | schwarzes LCD-Fenster, keine Stanzlöcher | ||
| Markieren: | LED-Folienschalter in Mattoptik,60-Hz-LED-Folienschalter,LED-Folientastatur in Mattoptik |
||

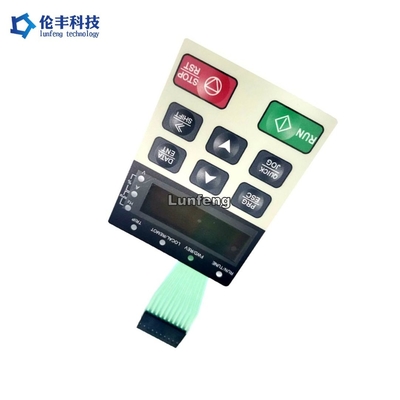

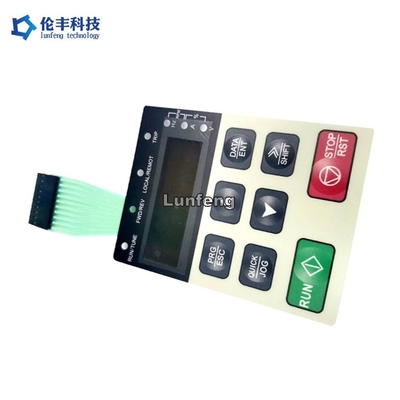

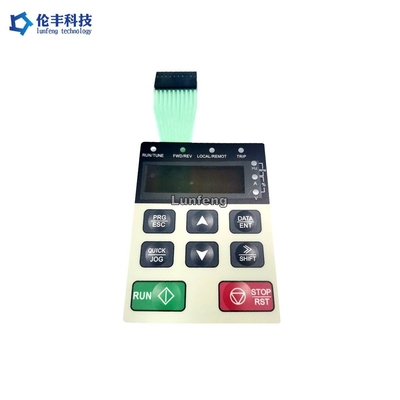

Schwarzer LCD-Fenster-LED-taktiler LED-Folienschalter in mattem Look
Folientastaturstruktur
1, 4-lagige Struktur: Grafik-Overlay + Abstandshalter + Schaltung (kann PET-Schaltung oder FPC-Schaltung sein) + Rückseitenkleber
2, 6 Schichten Struktur:
Grafik-Overlay + Abstandshalter: Kuppelhalterung + Abstandshalter + Schaltung (kann PET-Schaltung oder FPC-Schaltung sein) + Rückseitenkleber;
3, andere Struktur
1. Overlay + Gummikleber + Gummitastatur + Gummikleber + Halter + Abstandshalter + Schaltung + Rückseitenkleber;
2. Overlay + Abstandshalter + Halterung + PCB-Schaltung;
Und es gibt auch viele andere Arten von Strukturen für die Schnittstellentastaturstruktur.Es basiert auf den tatsächlichen Bedürfnissen des Kunden und wir können die geeignete und wirtschaftliche Struktur für die endgültige Anwendung unseres Kunden entwerfen.
Beschreibung des Membranschalters
Ein Membranschalter hat typischerweise 6 oder mehr oder weniger Schichten.Die oberste Schicht eines Membranschalters ist die grafische Overlay-Schnittstelle zwischen dem Benutzer und der Maschine.Die andere kritische Schicht ist die Schaltungsschicht.Es kann auch PET, FPC oder PCB sein.Alle Schichten werden normalerweise unter Verwendung von Haftklebstoffen zusammengesetzt.Der Kontakt zwischen zwei Spuren kann durch ein gedrucktes Kurzschlusspad oder durch eine Metallkuppel hergestellt werden, die auf Beinen steht.
Anwendungen:
Unser Vorteil:
| Artikel | Silberne gedruckte Schaltung | Kupfergeätzte FPC-Schaltung |
| Material | PET (Polyester) | Kupfer |
| Dirigent | Bedrucktes Silber | Kupfer |
| Finger kontaktieren | Silber und Karbon | Vergoldet |
| Kontaktknöpfe Pads | Silber | Vergoldet |
| Lebensdauer & Zuverlässigkeit | normal | gut |
| Stabilität | normal | gut |
| Widerstand | niedrig | Sehr niedrig |
| Kosten | niedrig | hoch |
| Vorlaufzeit | 2-3 Tage | 7-10 Tage |
| Tonhöhe |
0,5 mm (nicht empfohlen), 1,0 mm, 1,27 mm, 2,54 mm |
0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
| 1. Elektrische Eigenschaften | Membranschalter | ||
| Elektrische Ebene: | 35 V (Gleichstrom), 100 mA, 1 W | ||
| Kontakt Widerstand: | 10Ω~500Ω | ||
| Isolationswiderstand: | 100 MΩ/100 V | ||
| Dielektrika Spannungsfestigkeit: | 250VRms (50~60Hz 1min) | ||
| Chatterzeit: | ≤ 5 ms | ||
| Lebensdauer: | Flacher Typ ≥ 5.000.000;Tasttyp ≥ 1.000.000 | ||
| Heckfaltung: | R>1.180 | ||
| 2. Mechanische Eigenschaften | |||
| Betriebskraft: | Flacher Typ 57~284g (2~10oz);Taktiler Typ 170~397g (6~14oz) | ||
| Schalthub: | Flacher Typ 0,1 ~ 0,5 mm;Taktiler Typ 0,6 ~ 1,5 mm | ||
| 3. Umgebungs- und Lagerbedingungen | |||
| Betriebs-Temperatur: | -40 °C ~ +80 °C | ||
| Lagertemperatur: | -40 °C ~ +80 °C | ||
| Feuchtigkeit: | 40°C, 90%~95%, 240 Stunden |
FAQ:
Q1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Lunfeng ist Hersteller/Fabrik für Membranschalter/Grafik-Overlays.Wir spezialisieren uns seit 26 Jahren auf Folienschalter.
F2: Ist meine Switch-Datei sicher, wenn ich sie Ihnen zur Herstellung schicke?
A : Wir respektieren die Designautorität des Kunden und werden Membranschalter/Grafik-Overlays niemals ohne diese für jemand anderen herstellen
Ihre Genehmigung.NDA ist akzeptabel.
F3: Können Sie Membranschalter-/Grafik-Overlay-Beispiele ohne Datei kopieren?
A: Ja, wir können Membranschalter/Grafik-Overlay nach Ihren Mustern klonen.
Q4: Welche Zahlung akzeptieren Sie?
A: TT/Western Union.
Q5: Was ist Ihre Versandart?
A: 1. Wir haben unseren eigenen Spediteur, um Waren per DHL, UPS, FEDEX, TNT, EMS zu versenden.
2. Wenn Sie einen eigenen Spediteur haben, können wir mit ihm zusammenarbeiten.
Q6: Wie wäre es mit dem MOQ?
A: 1 Stück, aber normalerweise 5 Stück Proben für Membranschalter, 10 Stück für Membranauflage.
Q7: Was ist Ihr Hauptmarkt?
A: Europa, USA, Brasilien, Russland, Türkei, Iran, Österreich, Singapur...
