| Herkunftsort: | Shenzhen, China |
|---|---|
| Markenname: | Lunfeng |
| Zertifizierung: | ISO9001:2015 |
| Modellnummer: | LFZDX158 |
| Min Bestellmenge: | 1 STÜCK |
| Preis: | Negotiable |
| Verpackung Informationen: | Zuerst in einen Polybeutel geben, dann in einen Karton packen. Entsprechend den speziellen Anforderu |
| Lieferzeit: | 7-25 Werktage, zu verhandeln |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500000 Stück/Stück pro Monat |
| Name: | Nicht taktiler flacher Membranschalter, benutzerdefinierte Folientastatur in benutzerdefinierter Grö | Material: | PET, Polyester (PET), Polyester |
|---|---|---|---|
| Kleber hinten: | 3M467/468, 3M9448 | Farben: | Pantone/ RAL-Farbe, mehrfarbig |
| Feature: | matte Oberfläche, silberne Schaltung | Verbinder: | 2,54 mm Abstand, ZIF-Ende, kundenspezifische Größe |
| Taste: | Flachschlüssel mit Metallkuppen, | LED: | keine LEDs, KEINE LGF-Folie |
| Fenster: | LCD-Fenster, keine Stanzlöcher | ||
| Markieren: | Pantone-Flachfolienschalter,RAL-Flachfolientastatur,PET-Flachfolientastatur |
||

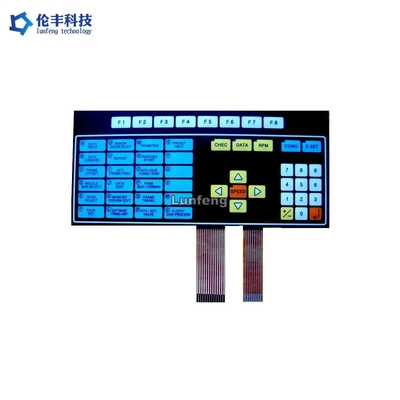

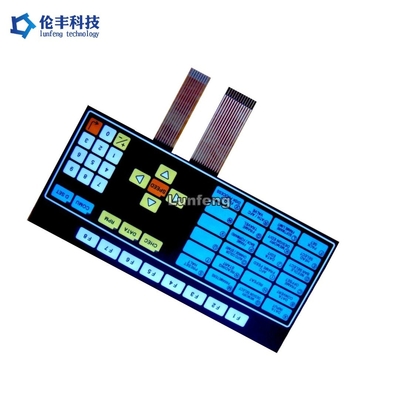

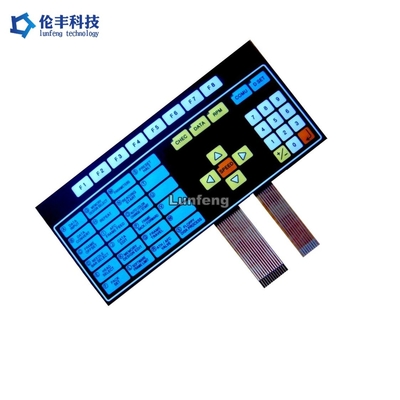

Nicht taktiler flacher Membranschalter, benutzerdefinierte Folientastatur in benutzerdefinierter Größe
Zu den Optionen für flexible Schaltungen gehören Polyester (PET), das Silbertinte als Schaltungselement verwendet, und flexible Leiterplatten (FPC), die Kupfer als leitendes Element verwenden.Form, Passform und Funktion sind bei beiden sehr ähnlich, obwohl sich ihre jeweiligen Kosten und Zuverlässigkeit drastisch unterscheiden können.
Elektrische Eigenschaften
Die meisten Menschen wissen, wie hervorragend Kupfer als Stromleiter ist.Aus diesem Grund wird Kupfer häufig in Drähten, Leiterplatten usw. verwendet. Die Folientastaturen mit flexiblen Schaltkreisen machen keinen Unterschied.
Wenn Sie Bedenken hinsichtlich des Widerstands haben, z. B. wenn Ihr maximaler Schaltkreiswiderstand 200 Ω oder weniger betragen muss, sollten Sie einen Polyimid-Schaltkreis gegenüber einem PET-Schaltkreis in Betracht ziehen.Genau wie beim Leiter eines Massenkabels ist der Schaltungswiderstand eines Membranschalters eine Funktion des Leiterbahnquerschnitts, des Materials und der Länge.
Anwendungen:
Unser Vorteil:
| Artikel | Silberne gedruckte Schaltung | Kupfergeätzte FPC-Schaltung |
| Material | PET (Polyester) | Kupfer |
| Dirigent | Bedrucktes Silber | Kupfer |
| Finger kontaktieren | Silber und Karbon | Vergoldet |
| Kontaktknöpfe Pads | Silber | Vergoldet |
| Lebensdauer & Zuverlässigkeit | normal | gut |
| Stabilität | normal | gut |
| Widerstand | niedrig | Sehr niedrig |
| Kosten | niedrig | hoch |
| Vorlaufzeit | 2-3 Tage | 7-10 Tage |
| Tonhöhe |
0,5 mm (nicht empfohlen), 1,0 mm, 1,27 mm, 2,54 mm |
0,5 mm, 1,0 mm, 1,27 mm, 2,54 mm |
| 1. Elektrische Eigenschaften | Membranschalter | ||
| Elektrische Ebene: | 35 V (Gleichstrom), 100 mA, 1 W | ||
| Kontakt Widerstand: | 10Ω~500Ω | ||
| Isolationswiderstand: | 100 MΩ/100 V | ||
| Dielektrika Spannungsfestigkeit: | 250VRms (50~60Hz 1min) | ||
| Chatterzeit: | ≤ 5 ms | ||
| Lebensdauer: | Flacher Typ ≥ 5.000.000;Tasttyp ≥ 1.000.000 | ||
| Heckfaltung: | R>1.180 | ||
| 2. Mechanische Eigenschaften | |||
| Betriebskraft: | Flacher Typ 57~284g (2~10oz);Taktiler Typ 170~397g (6~14oz) | ||
| Schalthub: | Flacher Typ 0,1 ~ 0,5 mm;Taktiler Typ 0,6 ~ 1,5 mm | ||
| 3. Umgebungs- und Lagerbedingungen | |||
| Betriebs-Temperatur: | -40 °C ~ +80 °C | ||
| Lagertemperatur: | -40 °C ~ +80 °C | ||
| Feuchtigkeit: | 40°C, 90%~95%, 240 Stunden |
FAQ:
Q1: Sind Sie eine Fabrik oder ein Handelsunternehmen?
A: Lunfeng ist Hersteller/Fabrik für Membranschalter/Grafik-Overlays.Wir spezialisieren uns seit 26 Jahren auf Folienschalter.
F2: Ist meine Switch-Datei sicher, wenn ich sie Ihnen zur Herstellung schicke?
A : Wir respektieren die Designautorität des Kunden und werden Membranschalter/Grafik-Overlays niemals ohne diese für jemand anderen herstellen
Ihre Genehmigung.NDA ist akzeptabel.
F3: Können Sie Membranschalter-/Grafik-Overlay-Beispiele ohne Datei kopieren?
A: Ja, wir können Membranschalter/Grafik-Overlay nach Ihren Mustern klonen.
Q4: Welche Zahlung akzeptieren Sie?
A: TT/Western Union.
Q5: Was ist Ihre Versandart?
A: 1. Wir haben unseren eigenen Spediteur, um Waren per DHL, UPS, FEDEX, TNT, EMS zu versenden.
2. Wenn Sie einen eigenen Spediteur haben, können wir mit ihm zusammenarbeiten.
Q6: Wie wäre es mit dem MOQ?
A: 1 Stück, aber normalerweise 5 Stück Proben für Membranschalter, 10 Stück für Membranauflage.
Q7: Was ist Ihr Hauptmarkt?
A: Europa, USA, Brasilien, Russland, Türkei, Iran, Österreich, Singapur...
