| Herkunftsort: | Shenzhen, China |
|---|---|
| Markenname: | Lunfeng |
| Zertifizierung: | ISO9001:2015 |
| Modellnummer: | FPC010 |
| Min Bestellmenge: | 1 Stück |
| Verpackung Informationen: | Zuerst gesetzt in eine Mehrzwecktasche, dann paked in einen Karton. Entsprechend den speziellen Anf |
| Lieferzeit: | 7-25 Werktage, verhandelt werden |
| Zahlungsbedingungen: | T/T, Western Union |
| Versorgungsmaterial-Fähigkeit: | 500000-teilig/Stücke pro Monat |

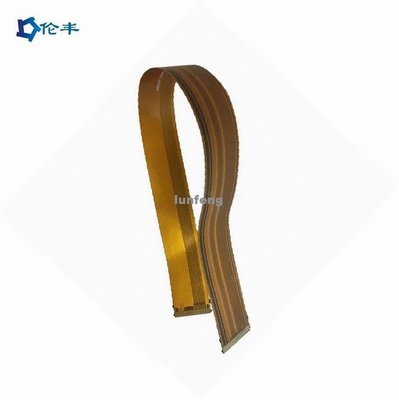

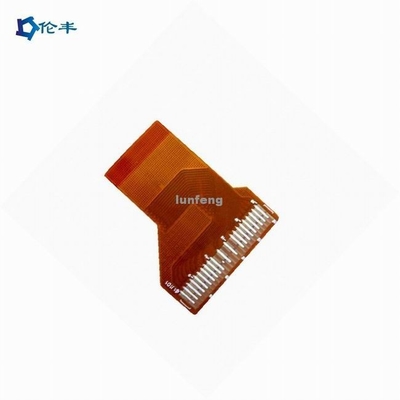

| Name: | Flexibles PU-flexibles PWB Leiterplatte FPC flexibles mit hinterem Kleber | Anwendung: | Unterhaltungselektronik, elektronisches Produkt |
|---|---|---|---|
| Material:: | Polyimild, PU | Kupferne Stärke:: | 0.4-2mil (10-50um), |
| Brett-Stärke:: | 0.2-6mm | Größe: | Kundengebundene Größe |
| Oberflächenveredelung:: | HASL/OSP/AG ENIG/ENEPIG/Immersions-Silber/Zinn | Lötmittelmaske: | Gelber PU-Film |
| Einzelteil: | Soem | Entwurfsprofil: | Das Lochen/Laser schnitt/gebohrt |
| Kupferne Stärke: | 1/2OZ 1OZ 2OZ 3OZ, 1oz/1/2 O z 1/3 Unze | ||
| Markieren: | Steife flexible Leiterplatte PUs,Steife flexible Leiterplatte 1OZ,Steifes Brett gelben PU-Filmes Flex |
||
Nutzen von flexiblen gedruckten Schaltungen
Langfristige Leistung
Die besseren Qualitäten von flexiblen Leiterplatten sie Haltbarkeit und langfristige Leistung haben lassen. Die Eigenschaften der niedrigen Duktilität und der Masse, die in diesen Brettern enthalten wird, erlauben ihnen, den Einfluss von Erschütterungen zu überwinden und deshalb geben ihnen die Kapazität, Leistung verbessert zu haben. Die Fähigkeit von Elektronik, dauerhaft zu bleiben ist für eine lange Zeit ein enormer Vorteil für Benutzer. Wie Sie gut wissen, sind Elektronik in den Haushalten heute allgemein, so ist ihre Fähigkeit, im in guter Verfassung zu bleiben für eine lange Zeit ein Mehrwert.
Kostenaufstellung
Die Kapazität jedes möglichen Gerätes oder Materials, PWB-Kosten zu verringern, die mit anderen verglichen werden, gibt ihm einen addierten Vorteil. Angenommen, flexible gedruckte Schaltungen die Fähigkeit haben, in einen kleinen Raum zu passen, verringern sie erheblich die Kosten der flexiblen Versammlung der gedruckten Schaltung. In die gleiche Richtung verringern sie, Zeit, Prüfungszeit und Ausschüsse zu überarbeiten, die Kosteneinsparung übersetzt.
Lebensfähig für Verwendung der hohen Temperatur
Das Polyimidematerial in diesen Leiterplatten hat die Kapazität, hohen Temperaturen zu widerstehen und gegen Materialien wie Säuren und Öle beständig auch zu sein. Flexible Leiterplatten können den Temperaturen widerstehen, die wie 400 Grade Celsius so hoch sind, das sie eine zuverlässige Option für Anwendungen der hohen Temperatur ausübt.
|
FPC-Kabel (flexible gedruckte Schaltung) Spezifikationen
|
|
| Schicht | 1-6layer |
| FPC-Größe (maximal/Minute) | Minute: 10x45mm maximal: 250x1200mm |
| Stärke | 0.050mm-0.2mm |
| Durch den Lochdurchmesser (maximal) | 6.5mm |
| Durch Lochgröße (Minute) | 0.2mm |
| Durch Lochtoleranz | ±0.025mm |
| Lochkupferstärke | Min8μm maximale 38μm |
| Minimale Linienbreite/Raum | 0.04/0.04 Millimeter |
| Ätzung von Toleranz | ±20% |
| Die Genauigkeit des Musters auf dem Loch | ±2mil |
| Lochende Größe (maximal) | φ3.175mm |
| Lochende Größe (Minute) | φ2.0mm |
| Lochende Öffnung Stärke (maximal) | 0.2mm |
| Thermostatoplastische Tintentoleranz | ±0.2mm |
| Grünes Öl (Minute) | 0.1mm |
| Lötmittelauflage (Minute) | 8mil*8mil |
| Lötmittelauflagenabstand (Minute) | 8mil |
| Toleranz (Minute) | ±0.1mm |
| Verfügbares Laminats-Material | Pl. HAUSTIER. FR4-Pl |
| Kupferne Folienstärke |
12um, 18um, 35um, 70um
|
FAQ:
Q1: Sind Sie eine Fabrik oder Geschäftsfirma?
: Lunfeng ist ein Hersteller/eine Fabrik. Wir pecialize in memrbane Schalter für 26 Jahre, Fingerspitzentablett für 10 Jahre.
Q2: Ist meine Schalterdatei Safe, wenn ich es Ihnen für die Herstellung schicke?
: Wir respektieren Entwurfsberechtigung des Kunden und werden nie Fingerspitzentablett für jemand anderes außen herstellen
Ihre Erlaubnis. NDA ist annehmbar.
Q3: Können Sie Membranschaltergraphik kopieren überlagern/kapazitive oder widerstrebende Fingerspitzentablettproben ohne Datei?
: Ja können wir des Membranschalters/Fingerspitzentablett entsprechend Ihren Proben klonen grafische Überlagerung.
Q4: Welche Zahlung nehmen Sie an?
: TT/Western Union.
Q5: Was ist Ihre Versandweise?
: 1. Wir haben unseren eigenen Absender zum Versenden von Waren durch DHL, UPS, FEDEX, TNT, EMS.
2. Wenn Sie Ihren eigenen Absender haben, können wir mit ihnen zusammenarbeiten.
Q6: Wie über das MOQ?
: KEIN MOQ.
Q7: Was ist Ihr Hauptmarkt?
: Europa, USA, Brasilien, Russland, die Türkei, der Iran, Austrialia, Singapur…
